【標準】唇形油封尺寸：可接受的偏心量？
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2017-11-02
橡膠油封密封件的簡單的唇形油封密封件的性能會受到軸或溝槽偏心量的不良影響。前者產生動態不平衡，這只有靠油封密封件的退讓來低消，牽涉到斷面的柔性和密封材料的柔性。實際上這可表面為給定油封密封件結構和油封密封材料所允許的可接受的偏心量，在該范圍內油封密封件的退讓將是令人滿意的。當然，這也是與軸轉速有關，因為循環位移速度越高，則油封密封件所能容忍的偏心量越小。以適應較大的偏心量，在極端情況之下，可能必須重新設計斷面，以提供更大的柔性。
唇形油封密封件的溝槽偏心量沒有那么重要，因為它只不過造成油封密封件徑向靜態變形面已，而靜態變形如果不太嚴重的話，可以被 正常的過盈量所容納的。如有必要，油封密封件上可以提供額外的唇口過盈量，以適應過大的溝槽偏心量或可能出現的溝槽實際變形。
隨著油封密封件結構和所用的橡膠而有所變化（表1所示常見的油封密封件所允許的偏心量值表）。
*表1 油封密封件性能可接受的偏心量表：單位mm
|
軸速 |
可接受的偏心量 |
||
|
m/s |
ft/min |
mm |
in |
|
0.5 1.0 2.5 5.0 7.5 10.0 12.8 15.5 20.5 |
100 200 500 1000 1500 2000 2500 3000 4000 |
0.635 0.508 0.457 0.457 0.380 0.254 0.229 0.203 0.178 |
0.025 0.020 0.018 0.018 0.015 0.010 0.009 0.008 0.007 |
|
以上參數僅供參考，請按實際情況操作！ |
|||

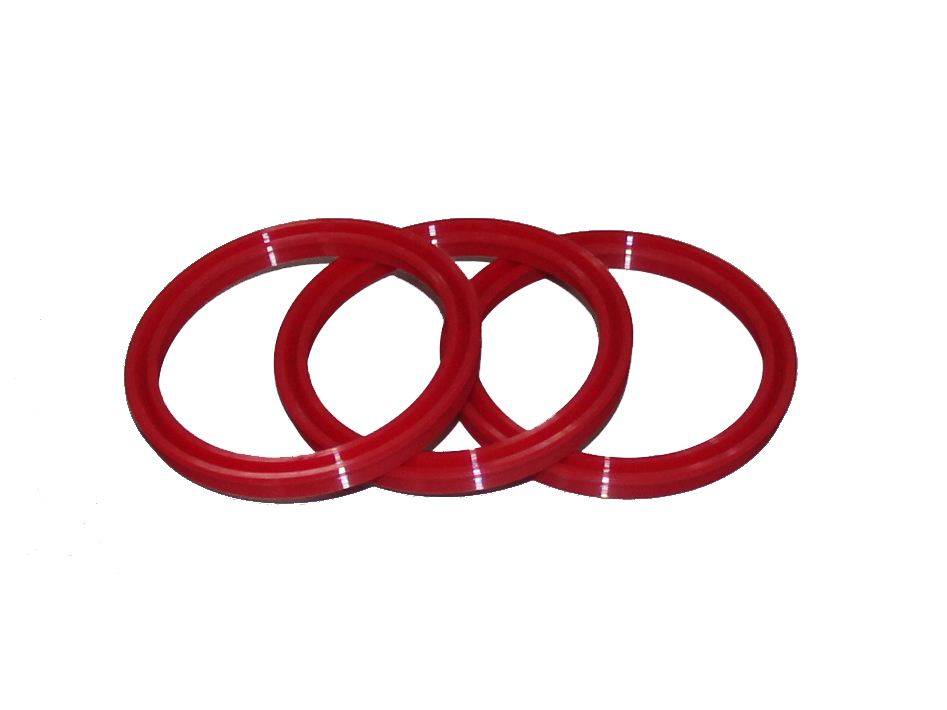

高低唇軸用密封件

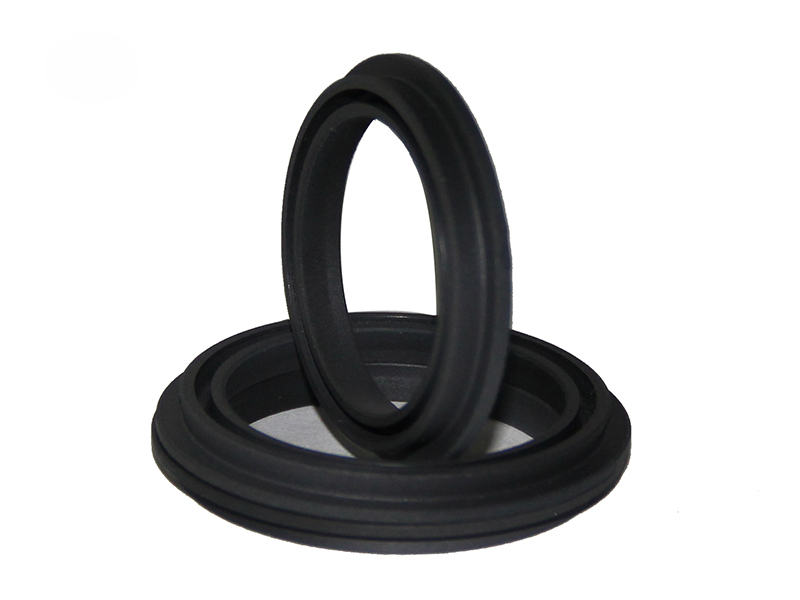

小截面雙唇U型密封圈
