【標準】橡膠油封尺寸：允許的溝槽公差值？
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2017-11-01
那么，橡膠油封密封件的允許溝槽公差是多少呢？東晟密封件告訴您每種特定軸尺寸油封密封件都有對應的孔 徑和寬度，符合令人滿意的配合所要示的溝槽（解釋：是指任何東西來回移動的凹溝）幾何尺寸，并含有必要的過盈量，以保證連接不漏油。
加工溝槽的孔徑允許公差（實際參數值的允許變動量。參數，既包括機械加工中的幾何參數，也包括物理、化學、電學等學科的參數）對100~177mm的孔徑約為±0.025mm。不過大家要注意了，對于某些帶有剛性金屬外殼鑲嵌密封件的油封密封件，溝槽可能要磨到比規定的油封密封件孔徑小的尺寸，以便提供所希望的壓配合過盈量。重要的是孔要磨光，不得有提供泄漏 途徑的縱向劃痕；而且在溝槽的進口邊要有一個較大的導向倒向，以便于油封密封件裝配而不損壞。
為了保證油封密封件位置正確，應該提供一個法蘭或臺肩，使油封密封件可以壓靠在它上面。也可以把油封壓靠在一個精加工表面上。加工溝槽的公差（油封密封件加工溝槽的公差表）。
*油封密封件加工溝槽的公差表
|
橡膠油封尺寸：允許的溝槽公差值 |
|||||
|
mm-H8 |
in |
||||
|
溝槽 |
公差 |
溝槽 |
公差 |
溝槽孔徑 |
± |
|
6-10 10-18 18-30 30-50 |
+0.022 +0.027 +0.033 +0.039 |
50-80 80-20 120-180 180-250 |
+0.046 +0.054 +0.063 +0.072 |
0-4包括4 4-7包括7 大于7 |
0.001 0.0015 0.002 |
|
以上的參數僅供參考，請按實際情況操作！ |
|||||

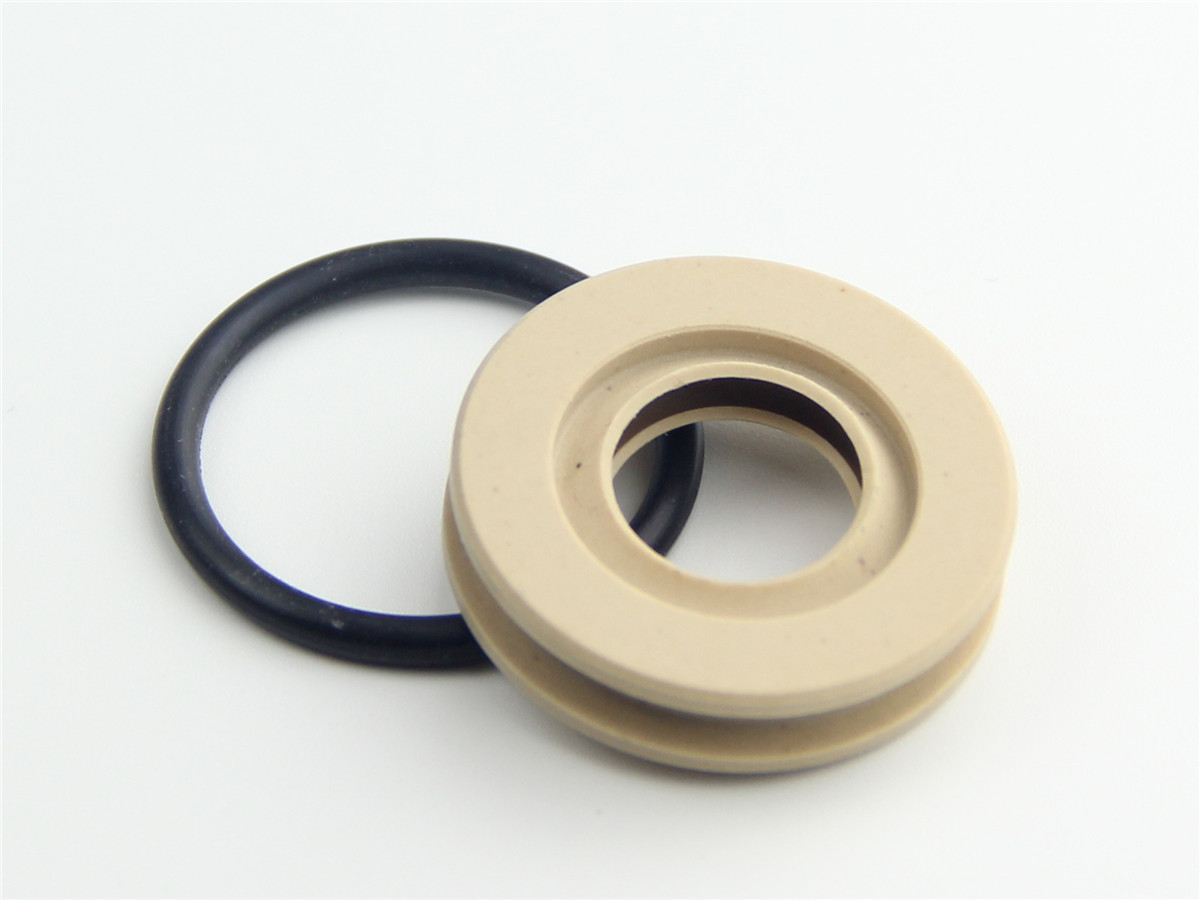

B型油封
