就以直通型非接觸密封件為例，作一個討論及分析。東晟密封件告訴您此類密封件在安裝接觸面上常用的徑向過盈量是0.05-0.06mm，我就取徑向0.06mm為一個討論點及分析點。我在分析過程中，由于在接觸的部位是橡膠密封材料及鋼材料的接觸面，也就是柔性材料和剛性面的接觸，所以在密封件與軸承外圈的接觸面上我們可以了面面接觸單元為準。

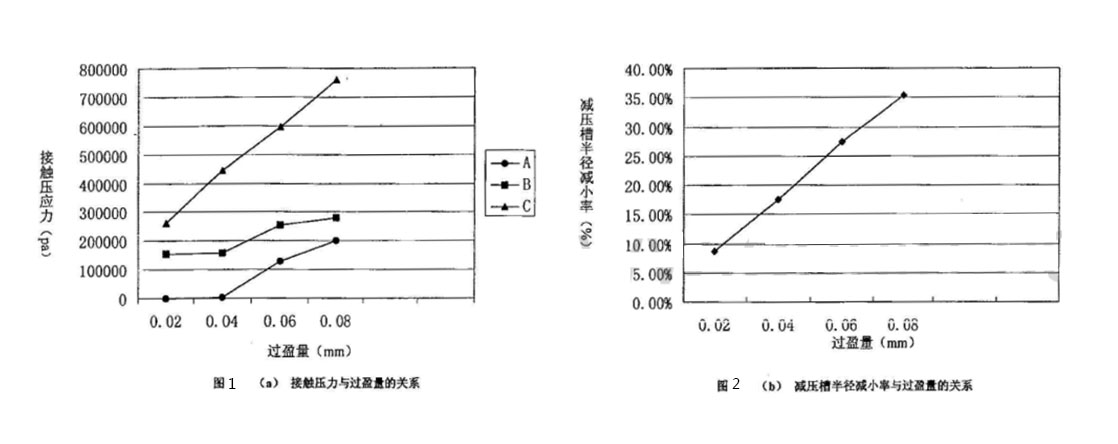

軸承密封件接觸壓力與過盈量+減壓槽半徑減小率與過盈量關系圖

軸承密封件的邊界條件確定之后，對密封件在受辱的狀態進行分要。顯然安裝過盈為0.06mm時密封件的接觸壓力分布分析。而接觸壓應力主要分布在安裝接觸面上，由于是軸對稱結構，為平等于軸線方向，所以此項壓力分布為沿著圓周方向的應壓力。一方面是為以實現密封件壓緊；而另一方面可以在圓周上得到平衡，不會造成受力不平衡而帶來的不穩定性。而安裝定位面也存在很小的壓應力，有壓應力存在，就說明密封件固定面與軸承的外圈之間有接觸，認為這種安裝狀態是到位的、穩定的。

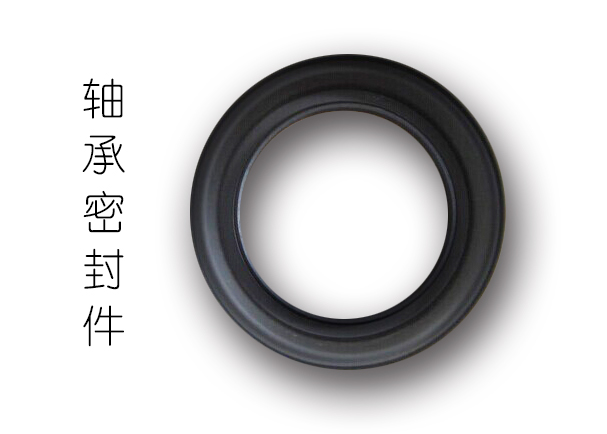

軸承密封件

在0.06mm的過盈量尺寸的上下范圍選取了幾個值，分別為0.02mm、0.04mm、0.04mm、0.06mm和0.08mm四個參考值。通過對不同的過盈量的密封件進行分析后發現，不同的安裝過盈量在各點所產生的接觸應力的狀態也會不盡相同。從接觸壓應力和減壓槽半徑的減小率二個指標進行比較之后（參考圖1（a）軸承密封件接觸壓力與過盈量的關系圖表）。

以圖1（a）中我們不難看出，各點接觸壓力隨著過盈量的增加而增大。其中角點C處為接觸壓應力大值點。而圖2（b）軸承密封件減壓槽半徑減小率與過盈量的關系中顯然不同的過盈量引起減壓半徑減小率的變化規律。過盈量越大，減壓槽的減小率隨之越大。
