安裝斯特封格萊圈的方式方法
來源：廣東東晟密封科技有限公司更新時間：2017-09-29
安裝斯特封格萊圈的方式方法
安裝斯特封格萊圈的方式方法：

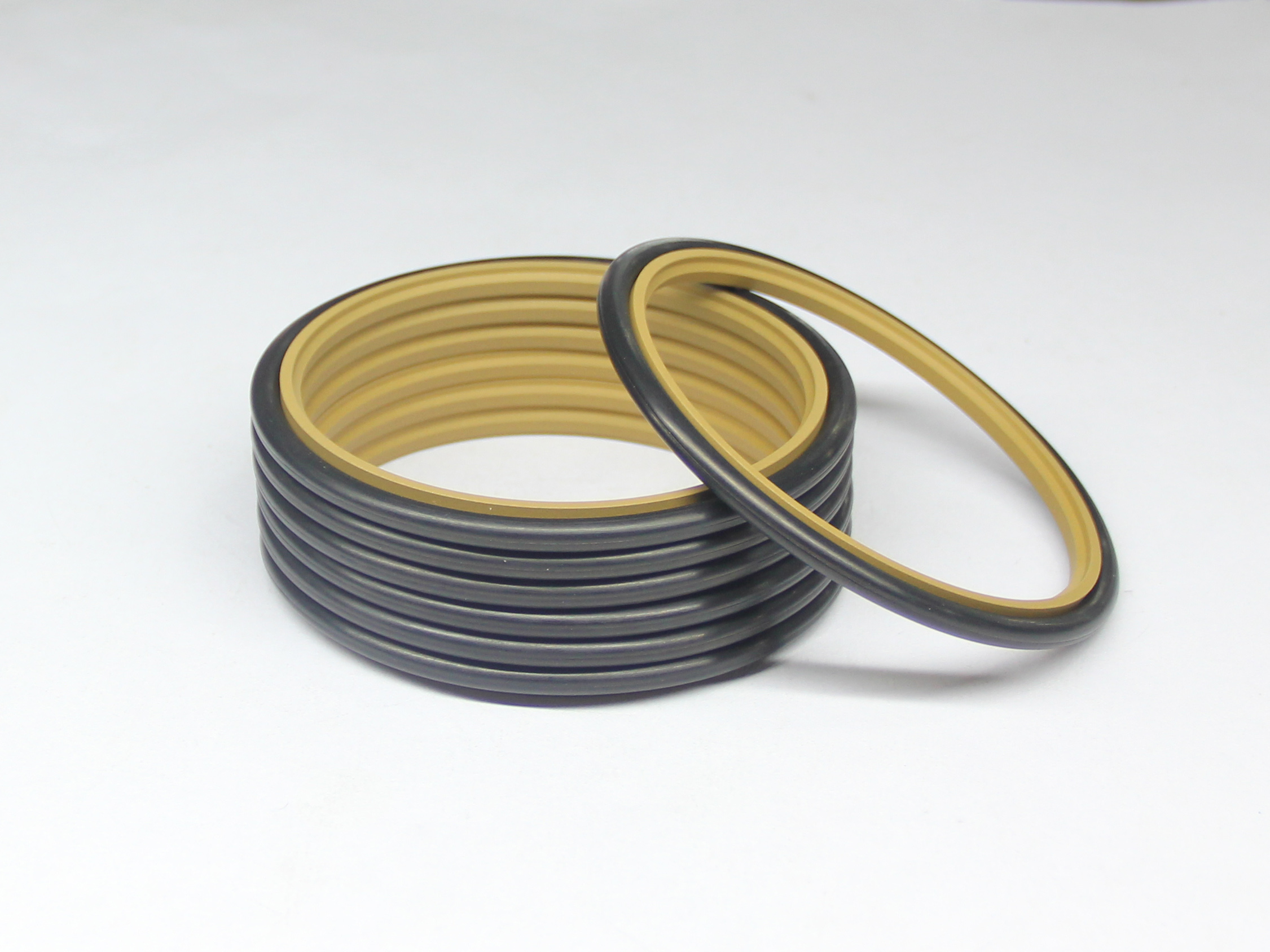

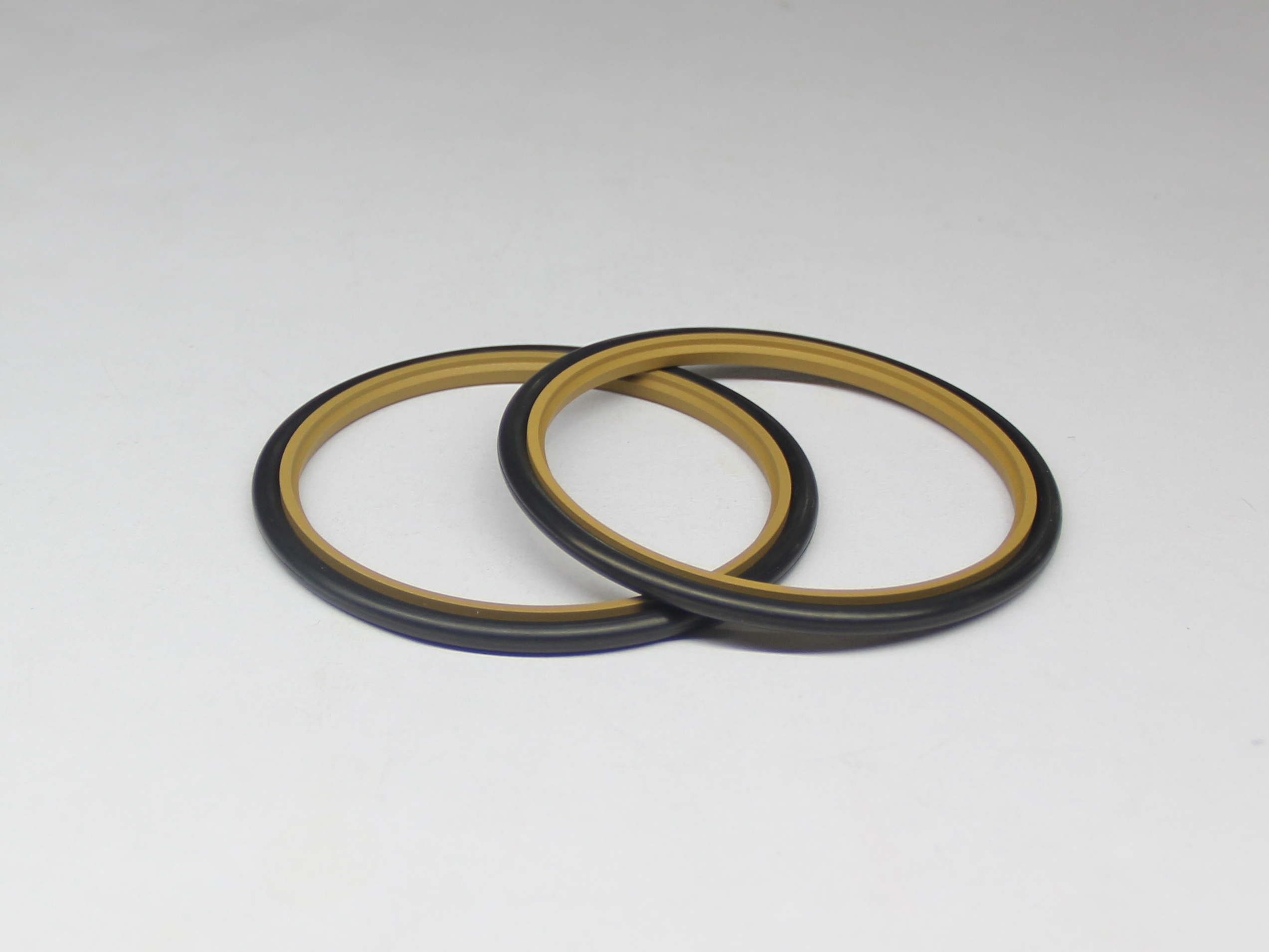

格萊圈是油缸密封件，安裝和裝配，先安裝O型圈之后安裝格萊圈的耐磨環，小規格的一般采用直接安裝的辦法，用油加熱，油溫不能太高，耐磨環軟了就可以了然后套到軸上，就可以了。大規格的格萊圈的話采用錐形套筒，從套筒的小頭逐漸推向大頭，后推到溝槽內。

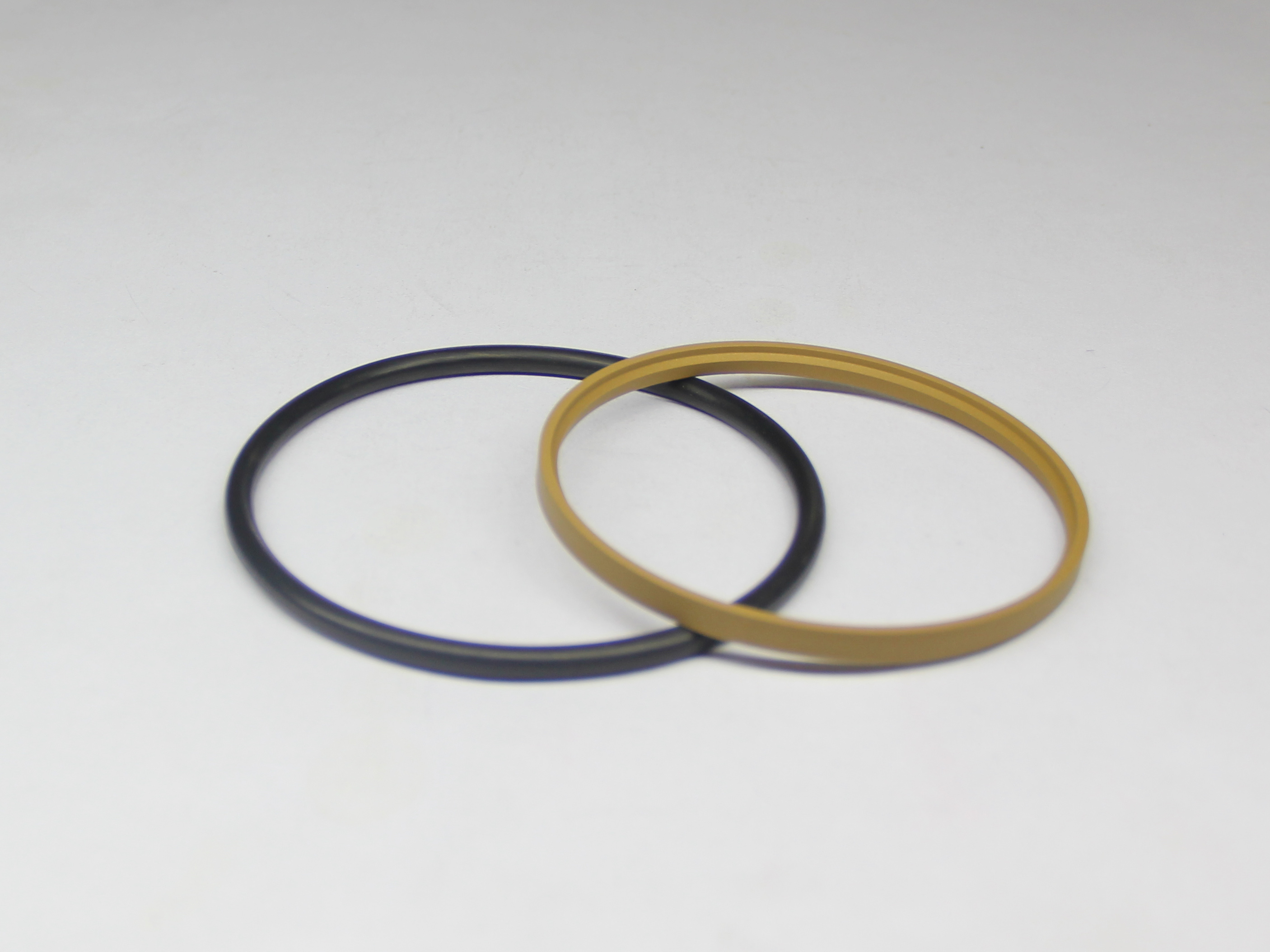

斯特封的安裝和裝配也是先安裝O型圈之后安裝斯特封的耐磨環，安裝耐磨環時先將耐磨環順直徑方向往內壓一點，之后將耐磨環安裝到溝槽內,然后用手將壓變形處撫平。北方冬天安裝， 要先將耐磨環加熱之后套到軸上，等冷后在按上述辦法安裝，放軸時一定要注意觀察軸是否完全套到耐磨環內了，同時注意導向帶不要卡住軸，否則可能因?yàn)閷?dǎo)向帶被擠出溝槽后壓壞斯特封。
以下圖解介紹： 雖然PTFE是耐用的密封材料，但為避免損傷密封唇而導致在正式投入使用前發生泄漏，安裝時仍須特別小心。
應遵循以下安裝指南以確?？煽康陌惭b：
1.尖邊去毛刺和倒圓，還須根據安裝的具體要求做倒角。
2.螺紋、導向環溝槽等應遮蓋，因?yàn)槊芊饧荒茉跍峡p、鉆孔和粗糙的表面上被推過。
3.灰塵、臟污、碎屑和其它外界異物小心清。
4.缸筒、活塞、活塞桿和密封件在安裝前應涂油和油脂，并要考慮到與密封介質相匹配。
5.在加熱的油或熱水中(約80℃-120℃)，PTFE密封件很容易被擴張并恢復原狀。
6.任何安裝時使用的工具，如用于擴張的錐形裝配工具和校準心軸須用柔軟材料制成(如聚酰胺),并具無任何銳利的邊角。
二、閉式溝槽中活塞密封件的安裝(參閱圖一、二)
1.在溝槽中放入O型圈(不得扭曲)
2.將PTFE圈套入錐形裝配工具，并用擴張軸套將它一直推入溝槽中，在這一過程中聚PTFE圈被擴張。(見圖一)
3.用內徑與液壓缸徑相符的校準軸套，促使擴張的PTFE復原。(見圖二)
三、閉式溝槽中活塞桿密封件的安裝(參閱圖三、四、五)
1.在溝槽中放入O型圈(不得扭曲)。
2.將PTFE環壓成腎形并且不得形成尖形彎曲。(見圖三)
3.將壓縮的聚PTFE圈插入溝槽。(見圖四)
4.用校準心軸復原.(見圖五)
一邊轉動，一邊將校準心軸推入孔中、直至密封圈完全充滿密封槽內，才將校準心軸抽出。
四、安裝溝槽結構要素(參閱圖六)
安裝溝槽下列結構要素對密封件的使用壽命有決定性的影響。因此，在設計加工安裝溝槽時須遵守有關要求。
1.溝槽底部圓角
2.溝槽兩側面端部圓角
3.溝槽底部的表面粗糙度
4.溝槽兩側面的表面粗糙度
5.溝槽寬度的公差值
6.安裝倒角的角度和寬度
7.允許的徑向間隙值
8.密封面(活塞桿表面或缸筒內表面)的表面粗糙度
