標準結構形式及尺寸規格的汽車油封彈簧
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2018-06-30
設計及研發汽車油封按行業標準工作，東晟密封件告訴您汽車油封的彈簧形式結構及標準尺寸都有什么樣的標準呢？

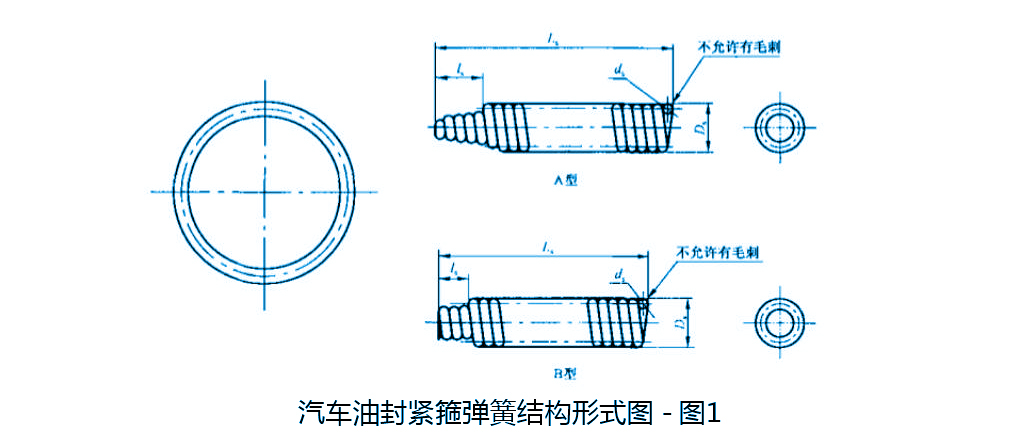

一、汽車油封之彈簧形式結構圖
由彈簧絲繞制而成的螺線型圓柱狀環形彈簧，其主形式結構分為以下二個形式（圖1）。
二、汽車油封之緊箍彈簧基本標準尺寸
1.彈簧絲直徑ds依照彈簧槽半徑Rs大小而變化，彈簧的Ds與ds之比應該在5-6范圍內。
2.彈簧外徑Ds應該與彈簧槽半徑Rs相一致，其他各參數應該符合表1中的規定。
*汽車油封緊箍彈簧基本標準尺寸表 - 表1（單位以mm）
|
d1/mm |
ds/mm |
Ds/mm |
Lsb/mm |
Lsc/mm |
拉伸5負荷/N |
|
|
5<d1≤30 30<d1≤60 60<d1≤80 80<d1≤130 130<d1≤250 250<d1≤400 |
0.30±0.11 0.36±0.01 0.45±0.02 0.50±0.02 0.60±0.025 0.80±0.03 |
1.6±0.05 2.0±0.05 2.5±0.05 3.0±0.075 3.5±0.075 4.0±0.075 |
n（d1+a）+ls±2 |
±2ds |
1.0-1.5 1.2-1.5 1.5-2.0 1.5-2.0 2.0-2.5 3.0-4.0 |
0.9-1.2 1.5-2.0 2.0-3.0 2.0-3.0 2.5-3.5 9.0-12.0 |
|
d1≤16mm時，ds取0.25mm。 Ls的極限偏差為≤2ds。 若采用A型彈簧時，ls應該適當加長。 |
||||||
汽車油封繞制的彈簧應該進行低溫退火和防銹處理。
繞制成的油封彈簧載成規定的長度后，首尾相連接，搭接部分Ls擰入部分尾部，要求連接牢固，不許松動。
必要時，可采用其他油封彈簧，其要求由用戶與油封制造廠家商良而定。
