液壓泵用的橡膠氣膜密封常見的2種結構形式，東晟密封件告訴您有雙端面橡膠氣膜密封跟串聯式橡膠氣膜密封2種結構普及的。如果有特殊工況（苛刻工作環境或介質的不同）下，橡膠氣膜密封可以結合其接觸式機械密封又或者是橡膠迷宮密封的組合下使用的。

今天小編主要跟大家一起分享一下，關于液壓泵專用的橡膠氣膜密封都有哪種結構及特點，我們常見的幾種結構有外壓式雙端面橡膠氣膜密封、內壓式雙端面橡膠氣膜密封、串聯式備用橡膠氣膜密封。我先看一下液壓泵橡膠外壓式雙端面氣膜密封的結構有什么特點吧！

液壓泵橡膠外壓式雙端面氣膜密封的結構及特點：

液壓泵橡膠外壓式雙端面氣膜密封是由二套氣膜密封背靠背（或是面對面）的設計形成的（圖1所示就是關于液壓泵橡膠外壓式雙端面氣膜密封的結構圖，僅供參考），而二套密封之間充入潔凈的隔離氣體其壓力會高于密封腔被密封壓力的0.2MPa左右的。

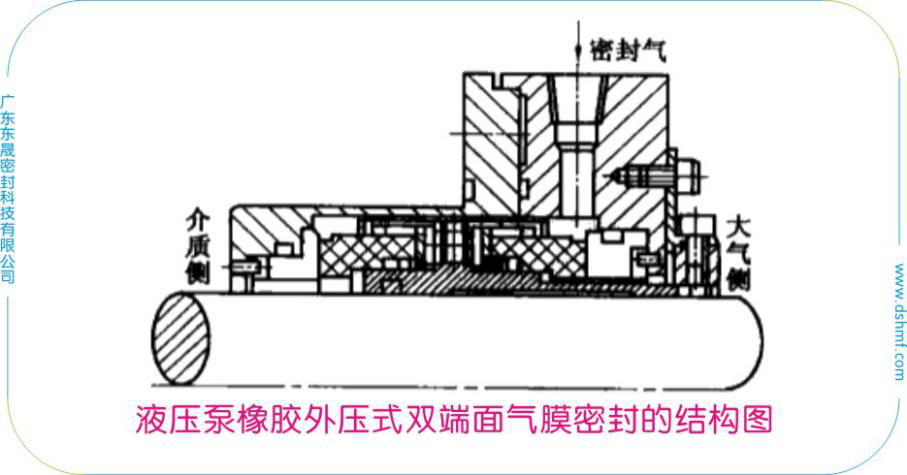

液壓泵橡膠外壓式雙端面氣膜密封的結構圖

這樣的話進入密封腔中的隔離氣一小部分會通過內側密封的密封面進入泵腔阻止被密封液體的泄漏的，絕大部分隔離氣通過外側密封的液體介質不接觸，為潔凈的隔離氣，完全符合環保要求的。

而為了防止因外供隔離氣意外中斷而使內側密封打開，內側密封采用雙平躺結構設計的，這樣不管內側密封承受正壓差或負壓差作用，內側密封都是平衡型的，都能實現密封的。內側密封和外側密封靜環（動環）密封面體動壓槽都刻在密封面的外徑處。此種氣膜密封主要適用于各類不含固體顆粒的介質，保證被密封的工藝液體介質實現“零泄漏”或者是“零逸出”。這就是液壓泵橡膠外壓式雙端面氣膜密封的結構及特點了。

橡膠內壓式雙端面氣膜密封的結構及特點：

橡膠內壓式雙端面氣膜密封(圖1所示就是結構圖)。此類類型的結構是由二套氣膜密封按順序布置設計出來的，中間內樣充入潔凈的隔離氣體，隔離氣一般采用工業氮?dú)猓鋲毫Ω哂诿芊馇唤橘|(zhì)壓力0.3MPa左右，過濾精度為1μm。由于內側密封承受內壓作用，能地防止液體介質中固體顆粒進入密封面。內側密封動環（或靜環）密封面上的液體動壓槽刻在密封面的內徑處，而外側密封靜環（動環）密封面上的液體動壓槽刻在密封面的外徑處。這種橡膠氣膜密封主要適用于各類的因體顆粒的液體的介質工作環境（機械設備）。

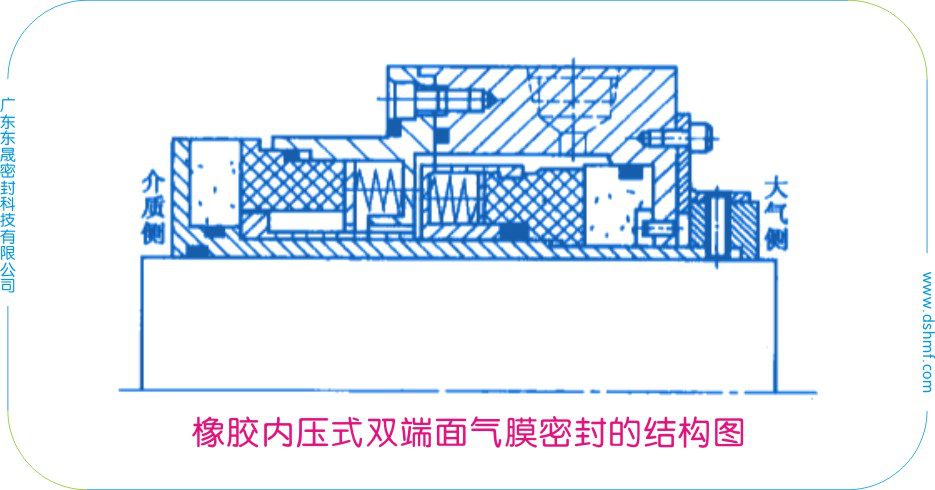

橡膠內壓式雙端面氣膜密封的結構圖

橡膠串聯備用氣膜密封的結構及特點：

橡膠串聯備用氣膜密封主要說的是橡膠氣膜密封與接觸式機械密封串聯布置與設計了，在內側機械密封為主密封，而外側橡膠氣膜密封為備用密封（橡膠串聯備用氣膜密封結構圖可以參考圖1）。

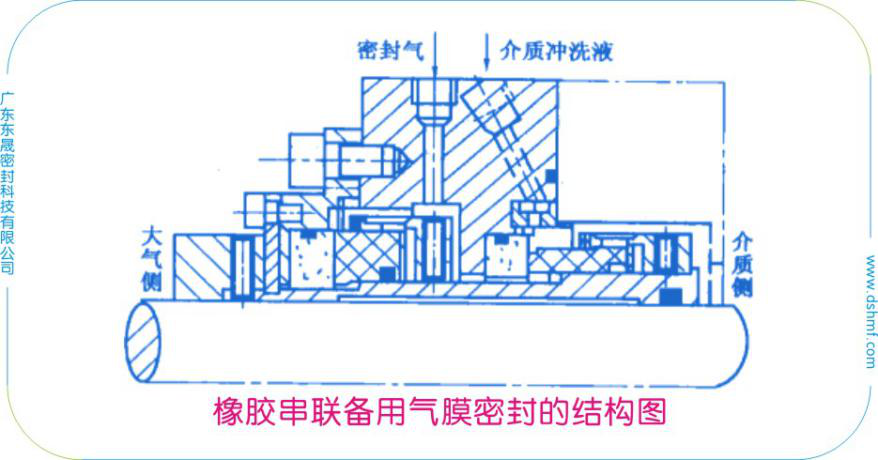

橡膠串聯備用氣膜密封的結構圖

在機械密封與橡膠氣膜密封之間充入一定壓力的潔凈緩沖氣，該壓力低于被密封的介質壓力。而橡膠氣膜密封非接觸運行，保證主密封具有一定的背壓，能降低甚至避免因主密封端面間液臘的汽化而引起的主密封工作不穩定，極大地延長了主密封的使用壽命。主密封泄漏的工藝介質隨密封氣排入火炬，為了保證工藝介質（工作環境）不向大氣泄漏。

一旦主密封失效怎么呢？氣膜密封能在短時間內起到主密封作用，防止工藝介質向大氣大量泄漏。這種布置式適用于輕烴、低溫類易揮發性介質，特別是泵送介質（工作環境）壓力較高的場合。
