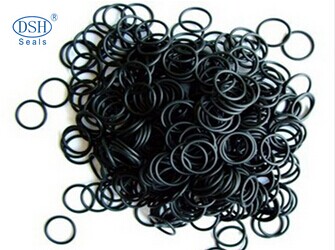

一、O型圈

1、O型圈密封機理

    O形圈是一種典型的具有自密封作用得壓縮型密封件，主要作壓縮密封使用。O形圈安裝在溝槽和被密封面之間，有一定的壓縮量，由此產生的反彈力給予被密封的光滑表面和溝槽底面以初始的壓縮應力，從而起預密封作用(若O形圈無壓縮量，O形圈不與被密封面和溝槽底面緊密接觸，流體就可能浸潤O形圈截面周邊而喪失任何密封作用)。當有內壓作用時，O形圈被推向溝槽另一側而擠壓成D形，并把壓力傳遞給接觸面。內壓力越大，O形圈變形就越大，從而傳遞給接觸面的壓力就越大，密封作用也越大。這種由流體壓力自動增強密封效果的作用，叫做自密封作用。

    O型圈如果壓縮量太小，初始接觸壓力很小，最大接觸壓力也不會太大，則密封安全系數(shù)就很?。蝗鐗嚎s量過大，則O型圈可能加大壓縮應力松弛作用和永久變形量，反而影響O型圈的使用壽命，將導致早期喪失彈性造成泄漏而失效。另外，對往復運動來說，壓縮量越大，摩擦力就越大，功率的損失和密封面的磨損就越大。因此，各種密封方式選用合適得壓縮量至關重要。

2、壓縮量計算

    對氣動動密封壓縮量4-15%，一般驗算以9%計；

    對液壓動密封壓縮量7-17%，一般驗算以13%計；

    對靜密封壓縮量11-20%，一般驗算以15%計。

二、唇形密封

    1、唇形密封圈是指將密封圈的受壓面制成唇形并具有壓力強化密封作用的一類密封圈（例如：TC油封，）。結構形式有V、U、Y、L、J形及各種特殊形狀。在材料上主要是橡膠、夾布橡膠、皮革、聚四氟乙烯及金屬。唇形密封圈主要用于往復運動密封，其中有些類型也可以用于低速旋轉密封或靜密封。

    2、密封機理

    橡膠唇形密封圈的密封原理是依靠裝填在密封腔體中的預緊力，以其唇邊緊貼密封腔體表面，阻塞泄漏通道而獲得密封效果。在介質壓力作用時，唇邊進一步貼緊密封腔體表面從而增強阻塞泄漏通道德密封效果。

唇形密封圈具有比擠壓型密封更顯著的自密封作用。

    3、唇形密封利弊

    1)優(yōu)良的自密封作用，無論用于低壓或高壓，起密封效率都很高；而且對磨損有一定的補償作用，不致過快的泄漏；

    2)良好的形狀穩(wěn)定性和較低的摩擦阻力，在往復運動中不易造成扭轉損害；

    3)在液壓系統(tǒng)中具有控制流體薄膜的特殊性質、潤滑性良好；

    4)適合做大直徑的往復運動密封件；

    5)采用橡膠/塑料(尼龍、聚甲醛、聚四氟乙烯等)復合結構，可使這類密封圈具有很寬的耐壓范圍和較長的工作壽命。
