C型防塵密封圈的結構及規格表
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2018-05-21
所謂的橡膠C型防塵密封圈（簡稱為C型防塵圈），它是一種單唇無骨架橡膠密封圈，東晟密封件告訴您更適用于C型密封結構形式內安裝，主要起到防塵的作用，詳細的橡膠C型防塵密封圈的標準結構及尺寸公差規格表見圖1和表1所述。此標準參考了<G/C10708.3-2000往復運動橡膠密封圈結構尺寸系列第3部分橡膠防塵密封>。

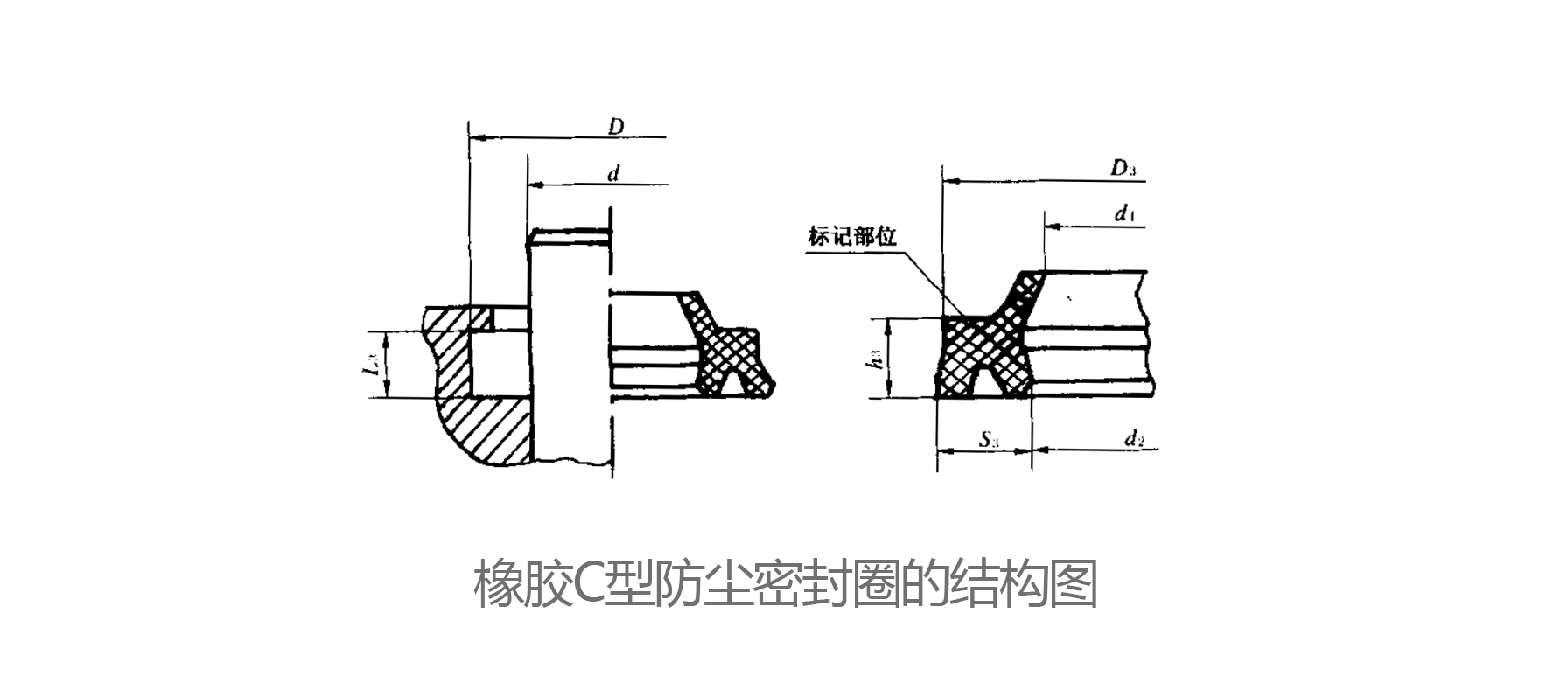

一、橡膠C型防塵密封圈的結構圖
二、橡膠C型防塵密封圈的尺寸公差規格表
|
d |
D |
L1 |
d1和d2 |
D1 |
S2 |
h3 |
|||||
|
d1 |
d2 |
d1-d2 極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
|||
|
6 |
12 |
4 |
4.8 |
5.5 |
±0.20 |
12 |
±0.10 -0.25 |
4.2 |
±0.15 |
4 |
±0.300 |
|
8 |
14 |
6.8 |
7.2 |
14 |
|||||||
|
10 |
16 |
8.8 |
9.2 |
16 |
|||||||
|
12 |
18 |
10.8 |
11.2 |
18 |
|||||||
|
14 |
20 |
12.8 |
13.2 |
20 |
|||||||
|
16 |
22 |
14.8 |
15.2 |
22 |
|||||||
|
18 |
24 |
16.8 |
17.2 |
24 |
|||||||
|
20 |
26 |
18.8 |
19.2 |
26 |
|||||||
|
22 |
28 |
20.8 |
21.2 |
28 |
|||||||
|
25 |
33 |
5 |
23.5 |
24 |
±0.25 |
33 |
5.5 |
5 |
|||
|
28 |
36 |
26.5 |
27 |
36 |
|||||||
|
32 |
40 |
30.5 |
31 |
40 |
|||||||
|
36 |
44 |
34.5 |
35 |
44 |
|||||||
|
40 |
48 |
38.5 |
39 |
48 |
|||||||
|
45 |
53 |
43.5 |
44 |
53 |
|||||||
|
50 |
58 |
48.5 |
49 |
58 |
|||||||
|
56 |
66 |
6 |
54.2 |
54.8 |
66 |
6.8 |
6 |
||||
|
60 |
70 |
58.2 |
58.8 |
70 |
|||||||
|
63 |
73 |
61.2 |
61.8 |
73 |
|||||||
|
70 |
80 |
68.2 |
68.8 |
±0.35 |
80 |
±0.10 -0.40 |
|||||
|
80 |
90 |
78.2 |
78.8 |
90 |
|||||||
|
90 |
100 |
88.2 |
88.8 |
100 |
|||||||
|
100 |
115 |
8.5 |
97.8 |
98.4 |
±0.45 |
115 |
±0.10 -0.50 |
9.8 |
8.5 |
||
|
110 |
125 |
107.8 |
108.4 |
125 |
|||||||
|
125 |
140 |
122.8 |
123.4 |
140 |
|||||||
|
140 |
155 |
137.8 |
138.4 |
155 |
|||||||
|
150 |
175 |
157.8 |
158.4 |
175 |
|||||||
|
180 |
195 |
177.8 |
178.4 |
±0.60 |
195 |
±0.10 -0.65 |
|||||
|
200 |
215 |
197.8 |
198.4 |
215 |
|||||||
|
220 |
240 |
11 |
217.4 |
218.2 |
240 |
13.2 |
11 |
||||
|
250 |
270 |
247.4 |
248.2 |
270 |
|||||||
|
280 |
300 |
277.4 |
278.2 |
±0.90 |
300 |
±0.20 -0.90 |
|||||
|
320 |
340 |
317.4 |
318.2 |
340 |
|||||||
|
360 |
380 |
357.4 |
358.2 |
380 |
|||||||
