我們可以根據機械設備的工作介質特點及工藝結構來分，風機用橡膠氣膜密封件的結構形式類型都有哪幾種，東晟密封告訴您風機專用橡膠密封圈的氣膜密封件的結構形式有：橡膠單端面密封、橡膠雙端面密封、橡膠串聯式密封、帶中間迷宮密封的串聯式橡膠氣膜密封件。今天由小編為大家分享關于風機用壓縮機橡膠氣膜密封件的幾種常見密封結構形式的特點?

一、橡膠密封圈帶中間迷宮的串聯的結構都有什么特點？

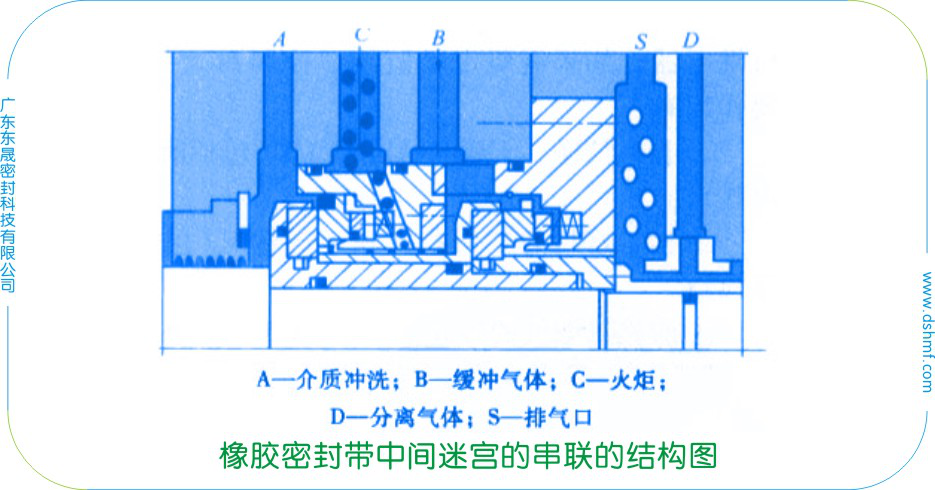

橡膠密封圈帶中間迷宮的串聯的結構圖

橡膠密封圈帶中間迷宮的串聯的結構（圖1）大的特點及缺點，就是如果工藝介質不允許泄漏到大氣中、緩沖氣體不允許泄漏到工藝介質中，所有此時的橡膠密封圈帶中間迷宮的串聯的結構的二級密封間可加一個像迷宮密封的密封件了，便整體結構就是中間帶迷宮的串聯的橡膠氣膜密封件件了（此結構圖可以參考圖1為準）。

當這類型的結構的密封工作的時候，工藝氣體的壓力會通過介質側密封的會被降低的。泄漏的工藝氣體通過接口“C”（接口C可以參考圖1）排到火炬口中。大氣側密封通過接口“B”（接口B可以參考圖１）而被緩沖氣體加壓。緩沖氣體的壓力會保證有連續的氣流通過迷宮密封到火炬口的出口中。這就是橡膠密封圈帶中間迷宮的串聯的結構的密封工作原理了。

橡膠密封圈帶中間迷宮的串聯的結構的密封更適合用于，如H2的壓縮機、H2S含量較高的氣壓壓縮機、丙烯壓縮機及乙烯的壓縮機機械設備的。

二、橡膠串聯式氣膜密封件的結構都有什么特點？

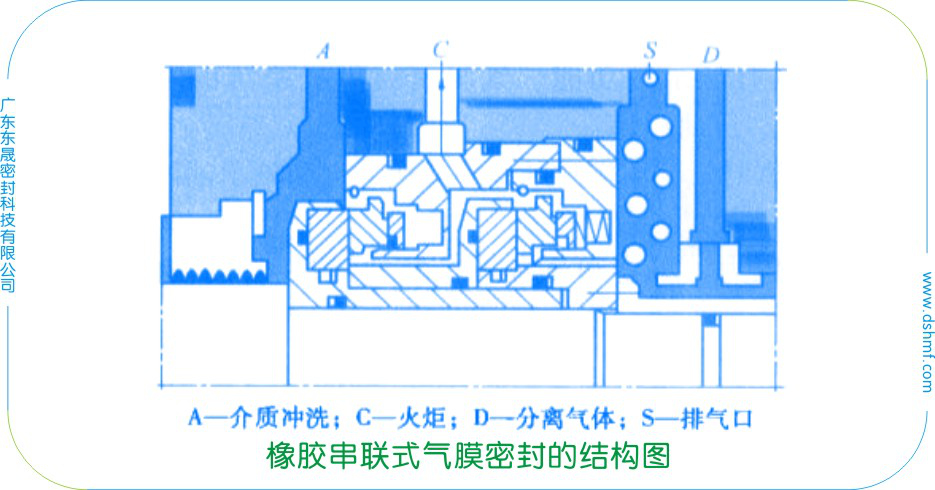

橡膠串聯式氣膜密封件的結構圖

橡膠串聯式氣膜密封件的結構圖可以參考圖2為準，此類型的密封結構是一種操作可靠性較高的氣膜密封件結構哦。作為工藝氣體輸送領域的標準密封結構之一，橡膠串聯式氣膜密封件的結構設計簡單具僅需要一個相當簡單的氣體輔助系統。

在橡膠串聯式氣膜密封件的結構中，有二個單獨的非接觸式橡膠機械密封被前后放置形成二級密封。介質側密封（主要的密封件）和大氣側密封（二密封或稱副密封）能夠承受全部壓力差。在一般的操作中，介質側的密封承受了全部壓差。介質側密封和大氣側密封之間的泄漏可以通過（圖2所所示C接口）接口“C”引到火炬口中。而大氣側密封所承受的壓力與火炬壓力是相同的，因此介質為密封，保證介質不會泄漏到大氣中。#孫大圣形狀山體#

此橡膠串聯式氣膜密封件的結構適合應用于允許微量工藝氣體進入環境，但不允許氣體進入機內的危險性工藝流程的氣體壓縮機的機械設備中。

三、橡膠雙端面壓縮機氣膜密封件的結構都有什么特點？

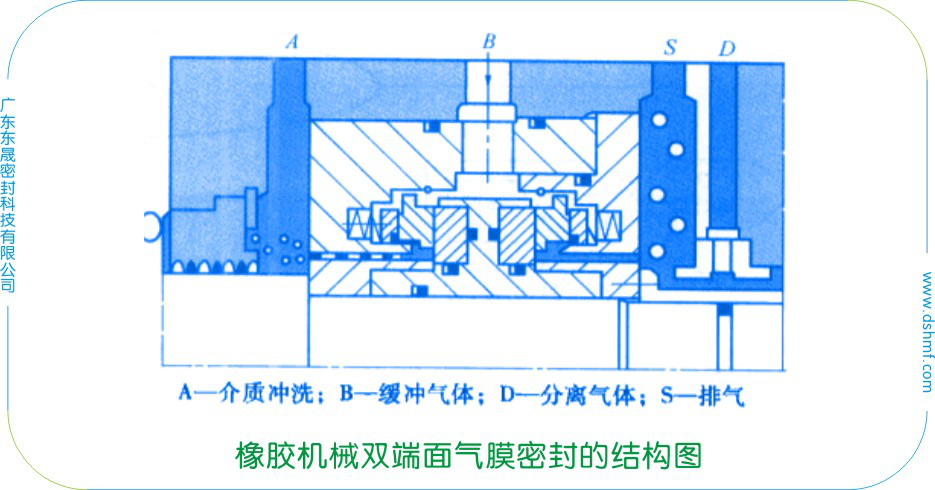

橡膠機械雙端面氣膜密封件的結構圖

橡膠機械雙端面氣膜密封件的結構圖（圖3），當沒有火炬但具有可以提供合適壓力的阻塞氣體時。此橡膠機械雙端面氣膜密封件的結構就是一種地防止介質氣體就會跑到周圍的環境中去的密封結構。 它包括供給阻塞氣體，在二道密封之間通過接口B加一個比介質壓力要高的阻塞氣體。阻塞氣體一部分就會泄漏到大氣中，而另一部分就會泄漏到介質中去了。

橡膠雙端面氣膜密封件的結構形式的密封相當于面對面布置的二套單端面橡膠密封圈件，一樣的道理，此類型結構的密封件更適用于允許少量氣體進入機內但不允許工藝氣體進入環境的危險性，工藝流程氣體壓縮機設備，例如工藝氣比較臟、壓力不穩定、壓縮機入口壓力比較低等的介質工況的機械設備中應用。

四、風機用橡膠單端面氣膜密封件的結構都有什么特點？

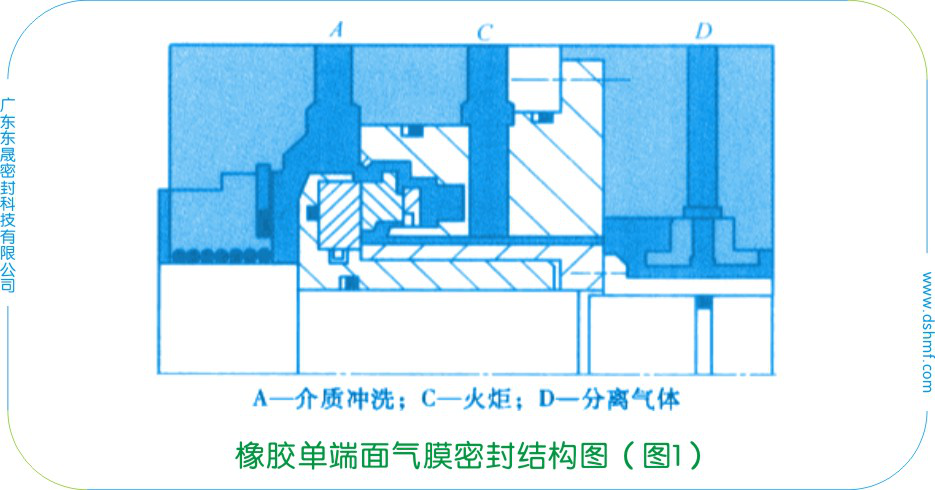

橡膠單端面氣膜密封件結構圖（圖1）

橡膠單端面氣膜密封件結構圖（圖1），是可以作為一種無泄漏結構選擇，而結構有一個把泄漏氣體引到一個適合的火炬或排氣口接口中。在這種情況之下，主要的泄漏氣體分離氣一起被輸送到火炬或排氣口。

如果輸送的氣體介質中包含有雜質的話，介質要被過濾后才能通過接口“A”（接口A可以參考圖1所示）輸送到密封腔中。這樣的話，過濾的介質就會從密封腔流向葉輪側，從而阻止雜質從葉輪側進入密封腔中。

橡膠單端面氣膜密封件更適用于允許少量介質泄漏到大氣的氣體壓縮機，如空氣、氮氣等中性氣體的透平壓縮機。
