活塞桿短型(L1)密封溝槽Y型密封件結構及尺寸規格表
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2018-05-31
關于活塞桿專用的短型（L1）密封件的溝槽中的Y型密封件結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封件結構尺寸系列部分：單向密封橡膠密封件G/BT 10708.1-2000>為準。

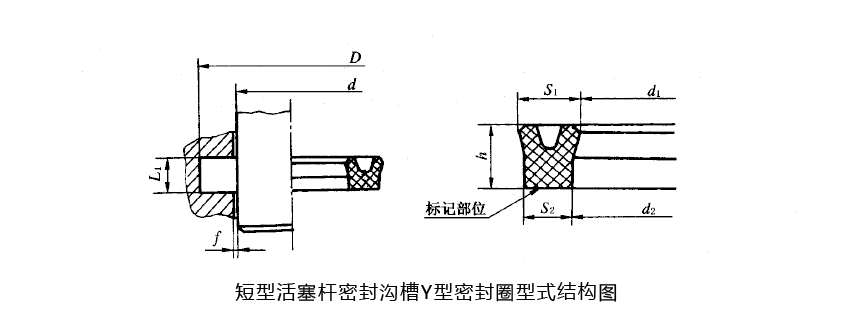

一、短型活塞桿密封溝槽Y型密封件型式結構圖：
二、短型活塞桿密封溝槽Y型密封件尺寸及公差規格表：單位mm （表1）
|
d |
D |
L1 |
內徑 |
寬度 |
高度 |
|||||
|
d1 |
d2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
h |
極限偏差 |
|||
|
6 |
14 |
6 |
5 |
6.5 |
±0.20 |
5 |
3.5 |
±0.15 |
4.6 |
±0.20 |
|
8 |
18 |
7 |
8.5 |
|||||||
|
10 |
16 |
9 |
10.5 |
|||||||
|
12 |
20 |
11 |
12.5 |
|||||||
|
14 |
22 |
13 |
14.5 |
|||||||
|
16 |
24 |
15 |
16.5 |
±0.25 |
||||||
|
18 |
26 |
17 |
18.5 |
|||||||
|
20 |
28 |
19 |
20.5 |
|||||||
|
22 |
30 |
21 |
22.5 |
|||||||
|
25 |
33 |
24 |
25.5 |
|||||||
|
28 |
38 |
6.3 |
26.8 |
28.6 |
6.2 |
4.4 |
5.6 |
|||
|
32 |
42 |
30.8 |
32.6 |
|||||||
|
36 |
46 |
34.8 |
36.6 |
|||||||
|
40 |
50 |
38.8 |
40.6 |
|||||||
|
45 |
55 |
43.8 |
45.6 |
|||||||
|
50 |
60 |
48.8 |
50.6 |
|||||||
|
56 |
71 |
9.5 |
54.5 |
56.8 |
9 |
6.7 |
8.5 |
|||
|
63 |
78 |
61.5 |
63.8 |
|||||||
|
70 |
85 |
68.5 |
70.8 |
±0.35 |
||||||
|
80 |
95 |
78.5 |
80.8 |
|||||||
|
90 |
105 |
88.5 |
90.8 |
|||||||
|
100 |
120 |
12.5 |
98.2 |
101 |
11.8 |
9 |
11.3 |
|||
|
110 |
130 |
108.2 |
111 |
±0.45 |
||||||
|
125 |
145 |
123.2 |
126 |
|||||||
|
140 |
160 |
138.2 |
141 |
|||||||
|
160 |
185 |
16 |
157.8 |
161.2 |
14.7 |
11.3 |
14.8 |
|||
|
180 |
205 |
177.8 |
181.2 |
±0.60 |
||||||
|
200 |
225 |
197.8 |
201.2 |
|
||||||
|
220 |
250 |
20 |
217.2 |
221.5 |
17.8 |
13.5 |
18.5 |
|||
|
250 |
280 |
247.2 |
251.5 |
|||||||
|
280 |
310 |
277.2 |
281.5 |
±0.90 |
||||||
|
320 |
360 |
25 |
316.7 |
322 |
23.3 |
18 |
±0.20 |
23 |
±0.25 |
|
