活塞桿用密封結構與密封圈是往復運動執行機構中的關鍵零部件。它不僅關系到泄漏問題，而且還將影響到整個機器設備的性能與壽命。

　　活塞桿在往復運動執行機構中，主要承受一定的軸向力，并以一定的速度往復運動來對外作功。隨著科學技術與工業的發展，對往復運動的要求愈來愈高，特別是在高壓、高速運動的情況下，活塞桿用密封結構與密封圈問題顯得尤為重要。我們在工程設計中，多次采用了高壓、高速、低摩擦力的桿用密封結構與密封圈，現介紹如下。

一、常用的活塞桿用密封結構與密封圈

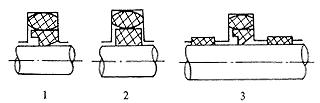

　　常用活塞桿用密封結構與密封圈如圖1所示，密封圈材質與使用條件見表1。

圖1

表1　密封圈材質與使用條件

　　由表1可以看出，常用的桿用密封結構與密封圈其允許運動速度都比較低，因此廣泛用于運動速度要求不高的場合，如工程機械、冶金設備及輕工、農業機械的液壓設備中。

二、高壓、高速、低摩擦活塞桿用密封結構與密封圈

　　隨著能源、礦山、冶金、鐵路、公路及建筑工業的發展，常常遇到高壓、高速、低摩擦活塞桿用密封結構與密封圈。它們通常被稱為“組合式密封”。如圖2和表2所示。

圖2

表2　活塞桿用密封圈

　　這種密封結構的特點：
　?。?/span>1）為組合式密封，由O形圈產生預應力，對初始狀態及工作中起補償作用。
　　 (2)摩擦力小，由于填充如石墨、銅粉、碳釬維、玻釬等添加劑，降低了摩擦阻力，提高了耐磨性，其摩擦系數f<0。04。
　?。?/span>3）允許線速度高，v≤15m/s。
　?。?/span>4）耐高壓。
　　（5）泄漏小，具有泵吸功能，如圖3所示。

圖3

　　（6）活塞桿桿徑范圍大，最大桿徑1000mm。
　　圖3所示為密封件與活塞桿接觸應力分布。在高壓一側應力分布集中，壓力梯度大；而當活塞桿返回時，應力分布比較平緩，此時斯特封后部楔角的作用，由液動壓力產生了一個附加的返回壓力（泵吸功能）使被泄漏在間隙中的油液又被吸回工作系統中，從而減小了泄漏。
　　圖2中3為斯來圈與斯特封組合應用，它避免了金屬之間的接觸，提高了支承能力并能承受一定的側向力，摩擦力小，適于高壓，高速系統，經試驗得到證實。

三、實例

　　對活塞桿桿徑分別為25、32、95的三種不同的缸體與活塞桿，采用了如圖2所示斯特封組合密封結構，密封件采用美國霞板組合密封。測得數據如表3所示。

表3

　　由表3可以看出，在桿徑名義尺寸相同的情況下，活塞桿上的摩擦力與桿徑公差關系重大。盡管公差的范圍很小，但摩擦力相差一倍左右，它反應了裝配后的預緊力大小，也從另一方面說明，活塞桿的配合公差選擇是不可忽視的，應根據不同廠商的要求確定活塞桿桿徑的配合公差。
　　總之，選擇什么樣的活塞桿用密封結構與密封圈應綜合考慮以下因素：
　?。?/span>1）活塞桿的運動速度大?。?/span>
　?。?/span>2）工作壓力的大??；
　?。?/span>3）密封圈對活塞桿配合公差及溝槽尺寸的要求；
　?。?/span>4）活塞桿的起動摩擦力大??；
　　（5）允許泄漏量；
　?。?/span>6）工作溫度；
　?。?/span>7）工作介質粘度。
