機械密封件的安裝順序
來源：東莞市東晟密封件科技有限公司 - www.vipcar1010.com更新時間：2015-04-10
機械密封件的安裝順序
機械密封件的安裝順序，在安裝準備工作完成后，就可按一定順序?qū)嵤┌惭b，完成靜止部件在端蓋內安裝和旋轉部件在軸上的安裝，最后完成密封的總體組合安裝。以圖1所示的離心泵用單端面內裝非平衡式機械密封為例，其安裝順序介紹如下：
1.靜止部件的安裝
將防轉銷(1)插入密封端蓋相應的孔內，再將靜環輔助密封圈(2)從靜環(3)尾部套入，如采用V型圈，注意其安裝方向，如是O型圈，則不要滾動。然后，使靜環背面的防轉銷槽對準防轉銷裝入密封端蓋內。防轉銷的高度要合適，應與靜環保留1~2mm 的間隙，不要頂上靜環。最后，測量出靜環端面到密封端蓋端面的距離A。靜環裝到端蓋中去以后，還要檢查密封端面與端蓋中心線的垂直度及密封端面的平面度。對輸送液態烴類介質的泵，垂直度誤差不大于0.02mm，油類等介質可控制在0.04mm 以內。

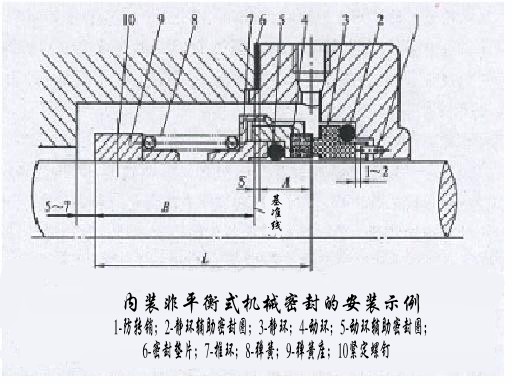

圖 1 機械密封安裝示例
2.確定彈簧座在軸上的安裝位置
確定彈簧座的安裝位置，應在調整定好轉軸與密封腔殼體的相對位置的基礎上進行。首先在沿密封腔端面的泵軸上正確地劃一條基準線。然后，根據密封總裝圖上標記的密封工作長度，由彈簧座的定位尺寸調整彈簧的壓縮量至設計規定值。彈簧座的定位尺寸(見圖1)可按下式得出：
B=L—(A+S)
式中：
B——彈簧座背端面到基準線的距離;
L——旋轉部件工作位置總高度，L=L’—H;
L’——旋轉部件組裝后的自由高度;
H——彈簧壓縮量;
A——靜環組裝入密封端蓋后，由靜環端面到端蓋端面的距離;
S——密封端蓋墊片厚度。
3.旋轉部件的組裝
將圖1的彈簧(8)兩端分別套在彈簧座(9)和推環(7)上，并使磨平的彈簧兩端部與彈簧座和推環上的平面靠緊。再將動環輔助密封圈(5)裝入動環(4)中，并與推環組合成一體，然后將組裝好的旋轉部件套在軸(或軸套)上，使彈簧座背端面對準規定的位置，分幾次均勻地?cái)Q緊緊釘螺釘(10)，用手向后壓迫動環，看是否能軸向浮動。
4.靜止部件組件安裝
將安裝好靜止部件的密封端蓋安裝到密封腔體上，將端蓋均勻壓緊，不得裝偏用塞尺檢查端蓋和密封腔端面的間隙，其誤差不大于0.04mm。檢查端蓋和靜環對軸的徑向間隙，沿圓周各點的誤差不大于0.1mm。
東莞市東晟密封件科技有限公司
機械密封件的安裝順序，在安裝準備工作完成后，就可按一定順序?qū)嵤┌惭b，完成靜止部件在端蓋內安裝和旋轉部件在軸上的安裝，最后完成密封的總體組合安裝。以圖1所示的離心泵用單端面內裝非平衡式機械密封為例，其安裝順序介紹如下：
1.靜止部件的安裝
將防轉銷(1)插入密封端蓋相應的孔內，再將靜環輔助密封圈(2)從靜環(3)尾部套入，如采用V型圈，注意其安裝方向，如是O型圈，則不要滾動。然后，使靜環背面的防轉銷槽對準防轉銷裝入密封端蓋內。防轉銷的高度要合適，應與靜環保留1~2mm 的間隙，不要頂上靜環。最后，測量出靜環端面到密封端蓋端面的距離A。靜環裝到端蓋中去以后，還要檢查密封端面與端蓋中心線的垂直度及密封端面的平面度。對輸送液態烴類介質的泵，垂直度誤差不大于0.02mm，油類等介質可控制在0.04mm 以內。
圖 1 機械密封安裝示例
2.確定彈簧座在軸上的安裝位置
確定彈簧座的安裝位置，應在調整定好轉軸與密封腔殼體的相對位置的基礎上進行。首先在沿密封腔端面的泵軸上正確地劃一條基準線。然后，根據密封總裝圖上標記的密封工作長度，由彈簧座的定位尺寸調整彈簧的壓縮量至設計規定值。彈簧座的定位尺寸(見圖1)可按下式得出：
B=L—(A+S)
式中：
B——彈簧座背端面到基準線的距離;
L——旋轉部件工作位置總高度，L=L’—H;
L’——旋轉部件組裝后的自由高度;
H——彈簧壓縮量;
A——靜環組裝入密封端蓋后，由靜環端面到端蓋端面的距離;
S——密封端蓋墊片厚度。
3.旋轉部件的組裝
將圖1的彈簧(8)兩端分別套在彈簧座(9)和推環(7)上，并使磨平的彈簧兩端部與彈簧座和推環上的平面靠緊。再將動環輔助密封圈(5)裝入動環(4)中，并與推環組合成一體，然后將組裝好的旋轉部件套在軸(或軸套)上，使彈簧座背端面對準規定的位置，分幾次均勻地?cái)Q緊緊釘螺釘(10)，用手向后壓迫動環，看是否能軸向浮動。
4.靜止部件組件安裝
將安裝好靜止部件的密封端蓋安裝到密封腔體上，將端蓋均勻壓緊，不得裝偏用塞尺檢查端蓋和密封腔端面的間隙，其誤差不大于0.04mm。檢查端蓋和靜環對軸的徑向間隙，沿圓周各點的誤差不大于0.1mm。
東莞市東晟密封件科技有限公司
