密封原因

密封現象

后果及發生概率

措施

理由

標準

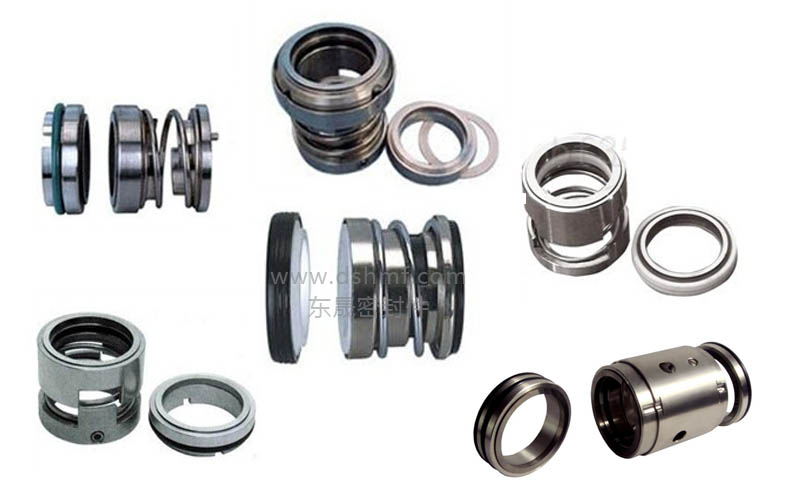

機械密封圈本身問題

機械密封圈設計及生產造成的原因

密封端面寬度太大

功率上升、過熱、冒煙、發聲、不正常泄漏、大量析出磨損生成物、不正常振動

防轉機構與傳動機構打滑，開裂、早期磨損、燒結、刮傷、破壞。發生的概率較小

縮小端面寬度、減小彈簧壓力、降低載荷系數及改進結構

潤滑惡化、效果降低

軸徑在15-200mm范圍內端面寬度為（1.5~5）-（5~10）mm

密封件端面寬度太小

泄漏量太大，不正常泄漏

破壞、有時無變化。發生的概率較小

加大端面寬度、增大彈簧比壓力、加大載荷系數

端面有缺

密封載荷系數太大

功率上升、過熱、冒煙、發聲、不正常泄漏、大早析出磨損生成物、不正常振動

防轉機構與傳動機構打滑，開裂、早期磨損、燒結、刮傷、破壞。發生的概率較小

縮小端面寬度、減小彈簧壓力、降低載荷系數及改進結構

潤滑惡化、效果降低

百平衡型載荷系數近于1；平衡型機械密封圈載荷系數為0.6-0.9。

密封件載荷系數太小

密封泄漏量太大

一般無變化

平衡型發生概率較大

加大端面寬度、增大彈簧比壓力、加大載荷系數

液膜厚度增大

端面的表面粗糙度太低

泄漏量太大、磨損生成物大量析出、功率升高

早期磨損、滑動

發生概率較大

提高表面粗糙度

Ra=0.02-0.16pm

密封件端面的粗糙度太高

功率上升、不正常泄漏

滑動、破壞

發生概率居中

調整表面粗糙度、濕式與干式嚴密配合

端面貼近

端面不平

泄漏量太大

一般無變化

發生概率較小

修整端面

端面不平度0.7-0.9pm

機械密封圈端面變形

泄漏量太大，不正常泄漏

無變化、開裂破壞

發生概率較小

除殘余變形、調質

殘余變形

允許游隙太小，密封端面不正常壓緊

功率上升、過熱、冒煙、發聲、不正常泄漏、大早析出磨損生成物、不正常振動

防轉機構與傳動機構打滑，開裂、早期磨損、燒結、刮傷、破壞。發生的概率較小

增大允許游隙

密封件端面壓緊與動密封環接觸

±1mm，多數情況之下為±3mm

 同上，密封件端面不能密封或密封壓力太小

泄漏量太大不正常泄漏

無變化或破壞發生概率較小

動密封環分開

密封件配合太緊

不正常泄漏

動密封環不能動作、密封件破壞

發生概率較小

放松配合

用滑動o型密封圈配合或其配合的一半

密封件配合太松

泄漏量太大、冒煙、不正常泄漏

動密封環無變化靜密封環滑動。發生概率較小

用緊配合

密封件形狀不合適

泄漏量太大、冒煙、不正常泄漏

無變化、滑動、變形

高奪時發生概率居中

改滑動性、耐壓能力及自緊能力

密封件附近的配合間隙太小

泄漏量太大，不正常泄漏

不能動作、磨損、破壞、軸磨損、雜物堵塞

發生概率居中

加大間隙

密封件附近軸徑為15-200mm范圍內單側間隙為（0.1~0.3）-（0.1~0.5）mm，高壓情況之下取小值

密封件附近的配合間隙太大

密封件被擠出、破壞

在高壓下，發生概率大

減小間隙，采用墊片環

密封件端面以外部分表面粗糙度低

不能動作、也不變化的情況發生概率較小

改表面粗糙度

密封零件不平衡

無變化或者是各部分磨損不正常、偏磨

發生概率較小

尋找平衡

全成橡膠密封件Ra=1.25-2.5pm；PTFE Ra=0.63-1.25pm以下

機械密封圈彈簧壓力太大

功率上升、過熱、冒煙、發聲、不正常泄漏、大早析出磨損生成物、不正常振動

防轉機構與傳動機構打滑，開裂、早期磨損、燒結、刮傷、破壞。發生的概率較小

減小彈簧壓力和載荷系數

潤滑惡化，作用不夠

密封面單位面積上彈簧比載荷0.1-0.3MPa

密封件彈簧壓力太小

泄漏量太大，不正常泄漏

無變化、動密封環不能動作

發生概率較小

加大遞升壓力和載荷系數

端面載荷不夠，克服不了密封件陰力

密封件彈簧壓縮

泄漏量太大，不正常泄漏

端面磨損，各部分磨損

發生概率較小

調整彈簧，多點小彈簧孔要相同布置、調整彈簧平行度、增加彈簧圈數

壓偏

機械密封圈彈簧設計不好

彈簧折斷

發生概率較小

改變彈簧的固有頻率，采用不等螺距的彈簧更換密封件、改變應力

共振、應用太大

不銹鋼的許用壓力為250-300MPa，在150-200攝氏度以下為百分之50-60。

密封件的硬度太高

動環不能動作

發生概率較小

增加硬度、采用密封墊片環

合成橡膠硬度為肖氏60-80

密封件的硬度太低

密封件被擠出

發生概率較小

增加硬度、采用密封墊片環

各部分強度不夠

變形、滑動、破壞

發生概率居中

提強度，做扭轉試驗

檢驗起動力醫和運轉力矩

傳動機構及防轉機構不合適

泄漏量太大冒煙、不正常泄漏

破壞滑動、軸和機構磨損

發生概率居中

加強傳動機構和防轉機構

密封件關連部分不合適

泄漏量太大

密封件損傷

發生概率較小

密封件部分要倒圓、去除尖角
