橡膠機械o型密封件的密封組合元件有很多個，今天為大家介紹一下關于機械密封中的“輔助密封件”的設計要求及分類等。東晟密封告訴您輔助密封件包括動環輔助密封件和靜環輔助密封件 ,他們分別構成動環與軸、靜環與壓蓋之間的密封效果。由于密封件的材料具有彈性，能對密封環起彈性支撐作用，并對密封端面的歪斜和軸的振動有一定的補償和吸振和效果，也因此可提高密封端面的接合度。在密封端面磨損后，在彈簧力作用下，輔助密封件會隨補償環沿軸向作微小的補償移動。

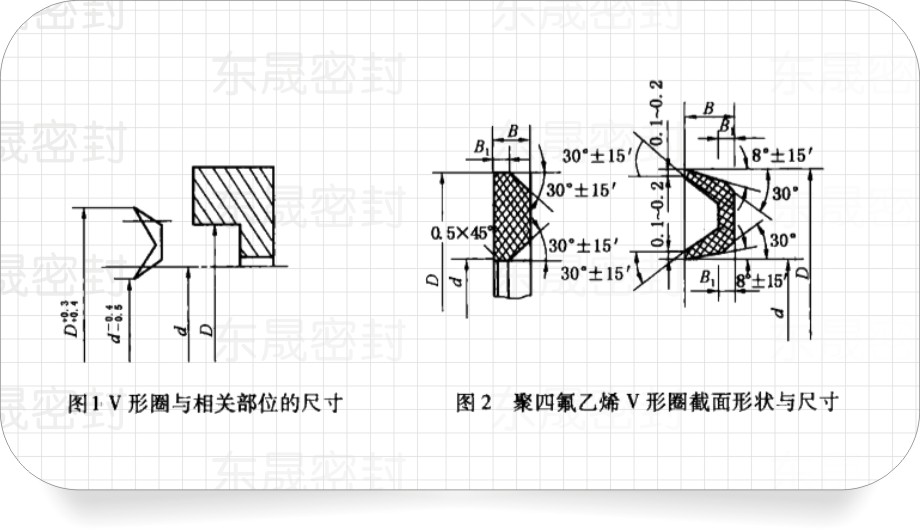

在設計機械密封V型密封件的時候，V型密封件的大小也與密封部位的有關尺寸相適應。相關的部位可見（圖1）V型密封件尺寸及截面形狀尺寸可見（圖2和表1、表2）參考為準。靜環的V形輔助密封件，通常是將一個V形環和一個撐環配對使用的。而V型密封件作動環輔助密封的時候，將二個V型環重疊使用的，并將推環的端部加工成與撐環相同的開關和尺寸，以代替撐環的功能。

V型密封件的V形環的尺寸標準值表（表1）

V型密封件的撐環標準值表

橡膠O形密封件和聚四氟乙烯V型密封件在絕大多數場合下被選為輔助密封元件，但在一些特殊工藝條件下，可采用波紋管來代替。用于低壓、強腐蝕條件下的聚四氟乙烯波紋管既可阻止介質沿軸泄漏，又能起到動環輔助密封件的作用，用時還可將彈簧與被密封介質隔開，防止彈簧被密封介質磨蝕。

由于應用金屬波紋管機械密封省去了橡膠或塑料密封件，可用于高溫和低溫條件。采用橡膠波紋管作為輔助密封兼彈性元件，可使機械密封結構簡單緊湊。安裝方便且價格便宜，適用于工作壓力大于1.5MPa、溫度不高于100攝氏度的低參數條件為準。

這就是機械V型密封件的開關及尺寸設計要求了。
