腔體內孔倒角結構的汽車油封的尺寸規格表
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2018-06-30

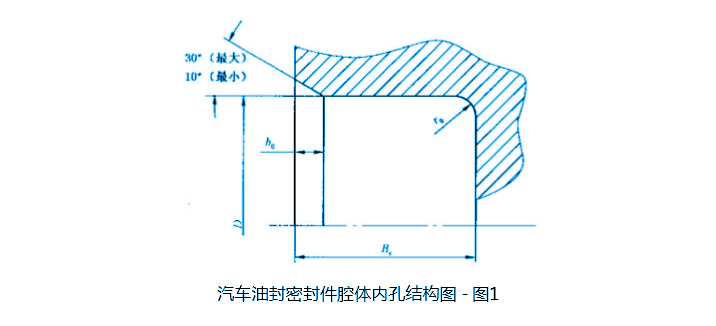

汽車密封件（汽車油封）的腔體內孔倒角應符合圖1及表1的規定（參考GB/T 24795.1-2009商用車車橋旋轉軸唇形油封部分：結構、尺寸和公差），東晟密封件告訴您汽車油封專用密封件（汽車專用油封）的內孔倒角交果處是不允許有毛刺的；而腔體的內孔嘗試和圓角半徑更應符合圖1及表1的所規定的設定。
*汽車油封密封件的腔體的內孔尺寸規格表 - 表1（單位為mm）
|
b |
Bs |
bo |
ra |
|
b≤12 |
b+1.0 |
1.0-1.5 |
0.50 |
|
12<b≤15 |
b+1.5 |
1.5-2.0 |
0.50 |
|
15<b≤18 |
b+2.0 |
2.0-2.5 |
0.75 |
|
18<b≤20 |
b+2.5 |
2.5-3.0 |
0.75 |
|
20<b≤25 |
b+3.0 |
3.0-3.5 |
1.00 |
|
25<b≤30 |
b+4.0 |
3.5-4.0 |
1.00 |
1.內徑公差：汽車油封腔體的內孔公差應按GB/T 1800.2的規定，公差等級不低于1T8。
2.內孔表面粗糙度：汽車密封件（油封）腔體的內孔表面粗糙度按GB/T 1031規定，Ra應不大于3.2pm，Ra 應不大于6.3pm。
了解更多密封圈的問題，就在東晟密封件廠家哦！
本文章來自于網絡共享，版權歸原作者所有，如有侵權請告知,24小時內即刻下線！
文章整理東晟密封件公司
