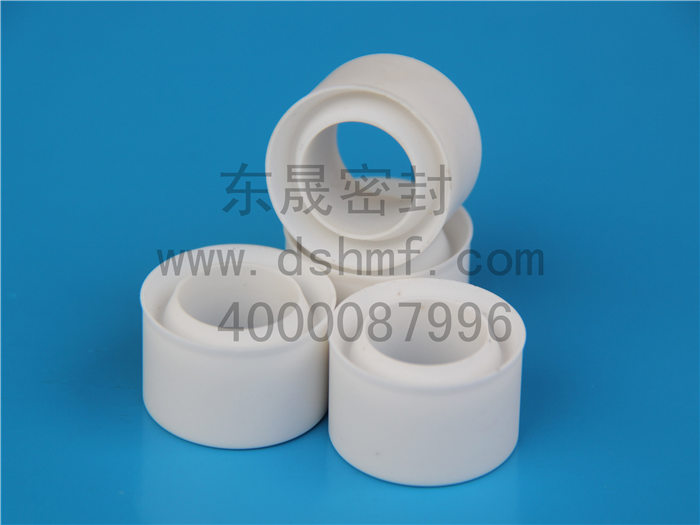

陶瓷密封件技術的應用
來源：廣東東晟密封科技有限公司更新時間：2016-12-02
陶瓷密封件技術的應用
工程陶瓷作為密封件已經用在工業產品上好些年了,作為整體接觸型的工程陶瓷材料在密封裝置中的應用還很少見,如閥門類件,就是因?yàn)榇蠖鄶?shù)為金屬密封,由于閥門類件開啟頻繁,磨損厲害,導致密封性能差,易腐蝕等,造成閥門中密封件經常維修,更換等問題,因此,選擇工程陶瓷材料代替原有金屬密封材料,可解決上述。利用工程陶瓷材料(如Al2O3)的硬度高,抗壓強度高,化學穩定性好等特點,可用來制造接觸型密封件,而且兩接觸體的材料由原來的金屬材料全部用工程陶瓷材料來取代。
1)分流型密封結構
該密封件結構由兩部分組成,一部分為固定件,一部分為活動件,從圖3可看出,左邊有兩個進口,即不同的流體分別進入,右邊有一個出口,下圖虛線部分為活動芯片的型腔位置,此時,流體從進口2處進入且為大流量,如果順時針旋轉活動芯片,另一種流體就可從進口1處進入,此時開始混和兩種流體進入型腔,然后從出口處流出,其混和流體的比例由活動芯片來控制,此種結構特點是可調節流量的大小,分配混和流體的比例與數量,它可以用來制造一些民用產品,如冷熱水型熱水器,工業產品中的節流閥等。
2)內流型密封結構
該密封件結構也由兩部分組成,一部分為固定截件,一部分為活動件,如圖4所示,圖4(a)時處于截止?fàn)顟B(tài),即密封狀態,當活動芯片旋轉到90°時(如圖4(b))流體自左邊進入由右邊流出,流量處于大狀態,當活動芯片為0°～90°旋轉時,可調節流量的大小,此種密封結構,適用于截止閥和控制水量的水具產品等。
工程陶瓷作為密封件已經用在工業產品上好些年了,作為整體接觸型的工程陶瓷材料在密封裝置中的應用還很少見,如閥門類件,就是因?yàn)榇蠖鄶?shù)為金屬密封,由于閥門類件開啟頻繁,磨損厲害,導致密封性能差,易腐蝕等,造成閥門中密封件經常維修,更換等問題,因此,選擇工程陶瓷材料代替原有金屬密封材料,可解決上述。利用工程陶瓷材料(如Al2O3)的硬度高,抗壓強度高,化學穩定性好等特點,可用來制造接觸型密封件,而且兩接觸體的材料由原來的金屬材料全部用工程陶瓷材料來取代。
1)分流型密封結構
該密封件結構由兩部分組成,一部分為固定件,一部分為活動件,從圖3可看出,左邊有兩個進口,即不同的流體分別進入,右邊有一個出口,下圖虛線部分為活動芯片的型腔位置,此時,流體從進口2處進入且為大流量,如果順時針旋轉活動芯片,另一種流體就可從進口1處進入,此時開始混和兩種流體進入型腔,然后從出口處流出,其混和流體的比例由活動芯片來控制,此種結構特點是可調節流量的大小,分配混和流體的比例與數量,它可以用來制造一些民用產品,如冷熱水型熱水器,工業產品中的節流閥等。
2)內流型密封結構
該密封件結構也由兩部分組成,一部分為固定截件,一部分為活動件,如圖4所示,圖4(a)時處于截止?fàn)顟B(tài),即密封狀態,當活動芯片旋轉到90°時(如圖4(b))流體自左邊進入由右邊流出,流量處于大狀態,當活動芯片為0°～90°旋轉時,可調節流量的大小,此種密封結構,適用于截止閥和控制水量的水具產品等。
以上列舉的兩種密封件結構,都具密封性能好, 耐磨性能高的優點,且結構簡單,制造容易,裝在工業產品上,操作維修方便,具有很大的應用價值。
