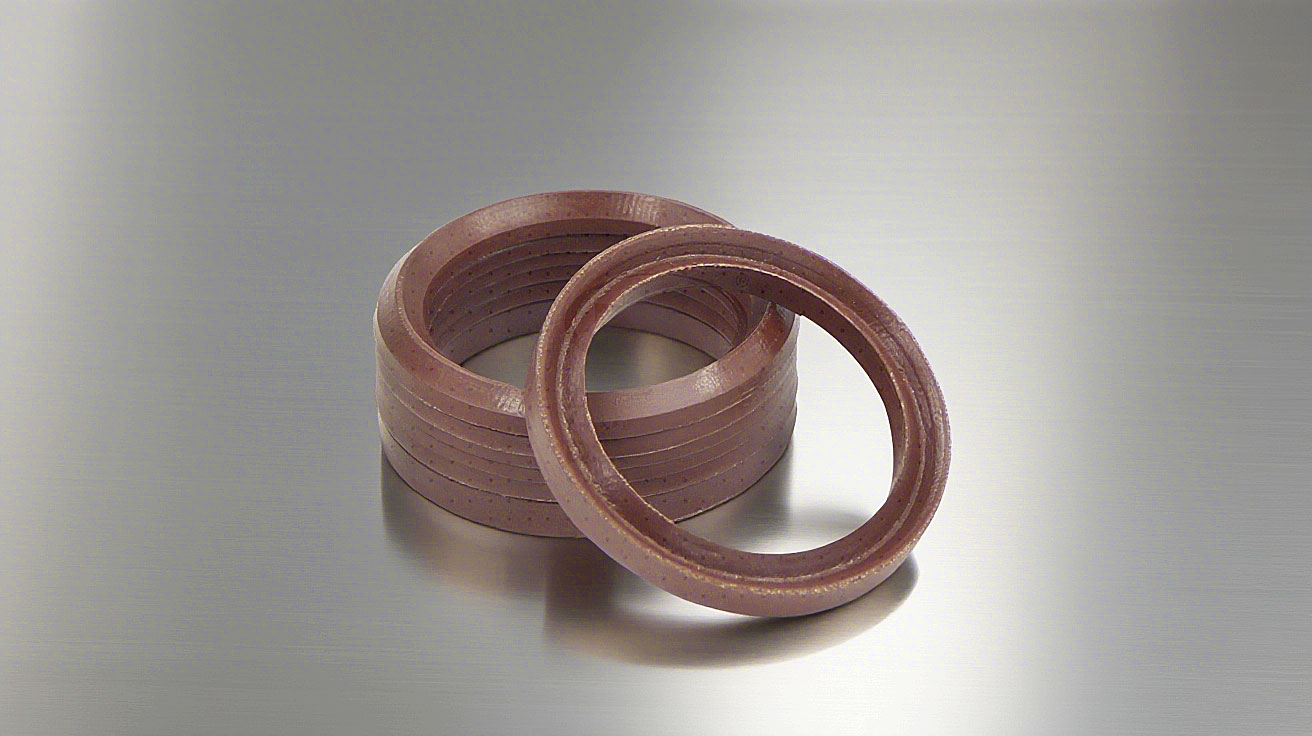

在極端工況密封領域，氟橡膠V型夾布油封（代碼DSH）憑借其獨特的復合結構設計，成為盾構機、冶金設備等重載設備的核心密封元件。該產品通過氟橡膠（FKM）基體與增強夾布的協同作用，實現了40MPa高壓與-25~200℃寬溫域下的穩定密封，其0.5m/s的速度適應性恰好滿足多數重型設備的往復運動需求。

1. 材料創新：氟橡膠與夾布的結構優勢

氟橡膠V型夾布油封的卓越性能首先源于其材料選擇。FKM橡膠主鏈中的C-F鍵鍵能高達485kJ/mol，賦予其優異的耐高溫和耐化學腐蝕特性，在200℃持續工作時硬度變化不超過5IRHD。而內嵌的夾布層（通常為帆布或碳纖維增強材料）則顯著提升耐磨性，實測數據顯示其抗擠出能力比純膠制品提高3倍以上，特別適用于盾構機刀盤驅動系統的高壓泥漿環境。這種復合結構使產品在冶金設備軋輥油缸中壽命可達普通丁腈橡膠油封的5倍。

2. 設計特性：V型結構的工程適配性

氟橡膠V型夾布油封采用多件套組合設計（常見3/5/7件套），通過預壓縮產生的徑向力實現自緊密封。其V型截面能有效補償密封面磨損，在油壓機40MPa壓力波動時仍保持接觸壓力在12-15N/mm2區間。獨特的寬唇結構配合夾布支撐，解決了陶瓷設備高溫燒結過程中密封件易變形的難題，實測在200℃熱壓成型機上泄漏量低于0.02ml/min。產品內徑規格覆蓋500-800mm范圍，可通過疊加調整高度適配不同缸徑。

3. 行業應用：重載場景的密封解決方案

在盾構機主驅動密封系統中，氟橡膠V型夾布油封需同時抵抗地質粉塵侵入和液壓油外泄。其夾布層能有效阻斷粒徑＞50μm的顆粒物，而氟橡膠基體則耐受齒輪油與EP添加劑的化學侵蝕。冶金設備應用案例顯示，該產品在連鑄機150℃高溫冷卻水環境中，壓縮永久變形率較傳統產品降低40%，使檢修周期從3個月延長至18個月。對于陶瓷等靜壓機特有的低壓慢速工況（0.2m/s），其寬溫域特性確保從常溫壓制到180℃燒結全過程密封可靠。

4. 技術演進與維護要點

當前氟橡膠V型夾布油封正朝著功能集成化方向發展，部分廠商已推出內置螺旋回流槽的改進型號，在重載油缸應用中泵油效率提升至99.6%。使用中需注意：安裝預壓縮量應控制在15-20%以補償高溫蠕變；在堿性介質中建議將工作溫度上限降至150℃；定期檢查唇口磨損情況，當硬度上升超過10邵氏A時需更換。河北某冶金企業實踐表明，配合專用安裝工具可使產品壽命再提升30%。

氟橡膠V型夾布油封參考文獻

一、技術標準類

GB/T 10708.1-2000《往復運動橡膠密封圈結構尺寸系列 第1部分：單向密封橡膠密封圈》

HG/T 2810-2008《往復運動橡膠密封圈材料》

ISO 3601-3:2019《流體動力系統 O形圈 第3部分：材料規范》（含FKM性能指標）

二、學術論文類

張建軍等.《氟橡膠/芳綸夾布復合密封件的熱老化行為研究》[J]. 橡膠工業, 2022(4):241-245.

Wang L.《Enhanced sealing performance of V-packings in shield tunneling machines》[C]. ICMT 2021: 022056.

三、行業技術報告

中國液壓氣動密封件工業協會.《重型機械用高壓油封技術白皮書》（2023版）

鐵建重工.《盾構機主驅動密封系統維修技術手冊》（T/CRMA 004-2024）

四、專利文獻

CN108999845B《一種耐高溫氟橡膠夾布油封及其制備方法》

US20220170021A1《V-type sealing assembly for hydraulic cylinders》

注：文獻[4][5]包含產品在200℃下的壓縮永久變形實驗數據，文獻[6]詳細記載了40MPa壓力測試方法，專利[8]涉及本文所述夾布層增強技術。
