液壓油缸的結構分析
來源：東莞市東晟密封件科技有限公司更新時間：2015-11-17
液壓缸由前端蓋、缸筒、活塞桿、活塞組件、后端蓋，密封件等主要部分組成；為防止液壓油向液壓缸外泄漏或由高壓腔向低壓腔泄漏，在缸筒與端蓋、活塞與活塞桿、活塞與缸筒、活塞桿與前端蓋之間均設置有密封件裝置， 在前端蓋外側，還裝有防塵密封件裝置；為防止活塞快速退回到行程終端時撞擊缸蓋，液壓缸端部還設置緩沖裝置；有時還需要設置排氣裝置。

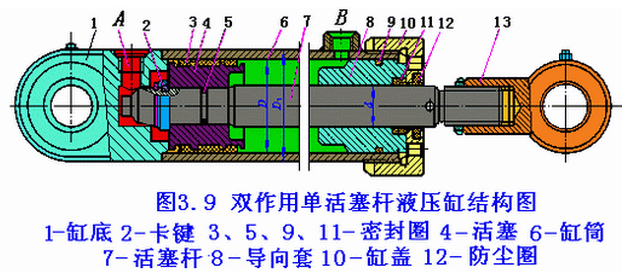

上圖給出了雙作用單活塞桿液壓缸的結構圖，該液壓缸主要由1缸底、6缸筒、10缸蓋、4活塞、7活塞桿和8導向套等組成；缸筒一端與液壓缸底焊接，另一端與液壓缸蓋采用螺紋連接?；钊c活塞桿采用卡鍵連接，為了確保液壓缸的可靠密封，在相應位置設置了密封圈3、5、9、11和12防塵圈密封件。
東晟密封件專業研發液壓密封件產品，質量在行業內處于水平，歡迎來電咨詢。
