Z形橡膠油封的型式結構及尺寸規格表
來源：廣東東晟密封科技有限公司 - www.vipcar1010.com更新時間：2018-05-22
Z形橡膠油封（Z shape rubber seal）顧名思義就是油封截面呈現為Z字形及由橡膠類密封材料制成的橡膠油封。東晟密封件告訴您此類油封更適用于回轉軸圓周速度可大于6m/s的滾動軸承中（對溫度的要求低可以-25至+80℃的環境中），主要起到防塵、封油等密封作用的Z型橡膠油封（z形橡膠油封的結構圖及尺寸規格表-可參考圖1或表1為準，此圖1與表1的參數只用參考，終以實際情況為準）。

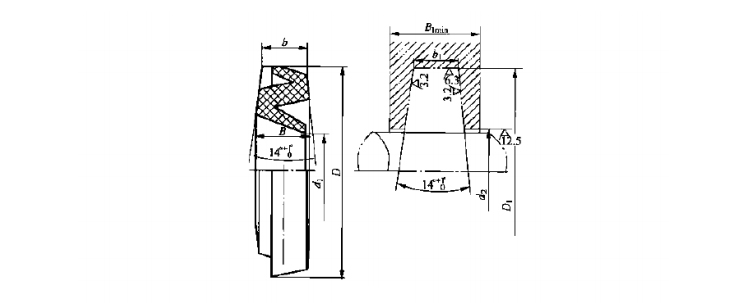

一、z形橡膠油封的結構圖：圖1
二．z形橡膠油封的尺寸規格表：表1
|
油封軸徑d |
Z形橡膠油封的標準尺寸規格及公差 |
||||
|
D |
d1 |
b |
B |
||
|
基本尺寸 |
極限偏差 |
||||
|
10 |
21.5 |
9 |
+0.30 +0.15 |
3 |
3.8 |
|
12 |
23.5 |
11 |
|||
|
15 |
26.5 |
14 |
|||
|
17 |
28.5 |
16 |
|||
|
20 |
31.5 |
19 |
|||
|
25 |
38.5 |
24 |
4 |
4.9 |
|
|
30 |
43.5 |
29 |
|||
|
（35） |
48.5 |
34 |
|||
|
40 |
53.5 |
39 |
|||
|
45 |
58.5 |
44 |
|||
|
50 |
68 |
49 |
5 |
6.2 |
|
|
（55） |
73 |
53 |
+0.30 +0.20 |
||
|
60 |
78 |
58 |
|||
|
（65） |
83 |
63 |
|||
|
（70） |
90 |
68 |
6 |
7.4 |
|
|
75 |
95 |
73 |
|||
|
80 |
100 |
78 |
|||
|
85 |
105 |
83 |
|||
